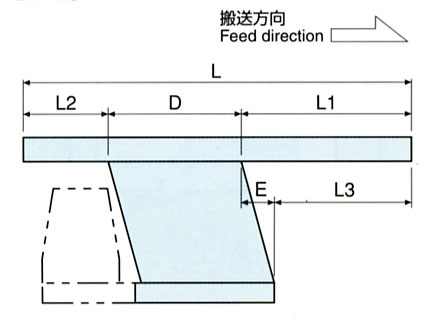

轨道标准尺寸 (単位 unit : mm) 形式(L) L3 [L3=0.6×(L-D)-E] D E 150 200 250 300 350 400 450 500 550 600 650 700 PEF-L5A 2 32 - - - - - - - - - - 82 39 PEF-L15A - 14 44 - - - - - - - - - 106 43 PEF-L25A 15 45 75 105 - - - - - - - - 87 23 PEF-L60A - 16 46 76 106 - - - - - - - 123 30 PEF-L125A - - - 42 72 102 132 162 - - - - 164 40 PEF-L30AG - 60 90 120 - - - - - - - - 56 27 PEF-L75AG - - 74 104 134 164 - - - - - - 72 33 PEF-L150AG - - - - 101 131 161 191 - - - - 128 32 PEF-L200AG - - - - - - 124 154 184 214 - - 170 44 PEF-L200AG - - - - - - - 131 161 191 221 251 190 55
(単位 unit : mm) 形式(L) L3 [L3=0.6×(L-D)-E] D E 150 200 250 300 350 400 450 500 550 600 650 700 PEF-L5A 2 32 - - - - - - - - - - 82 39 PEF-L15A - 14 44 - - - - - - - - - 106 43 PEF-L25A 15 45 75 105 - - - - - - - - 87 23 PEF-L60A - 16 46 76 106 - - - - - - - 123 30 PEF-L125A - - - 42 72 102 132 162 - - - - 164 40 PEF-L30AG - 60 90 120 - - - - - - - - 56 27 PEF-L75AG - - 74 104 134 164 - - - - - - 72 33 PEF-L150AG - - - - 101 131 161 191 - - - - 128 32 PEF-L200AG - - - - - - 124 154 184 214 - - 170 44 PEF-L200AG - - - - - - - 131 161 191 221 251 190 55
