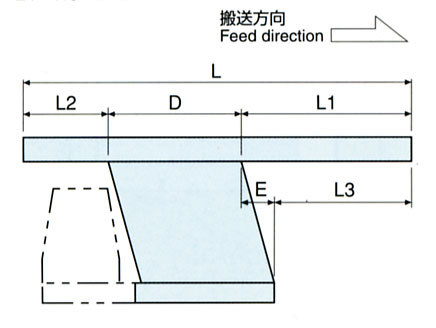

【シュート取付基準寸法】

（単位 unit : mm）

形式(L)	L3　[L3=0.6×（L-D）－E]												D	E
	150	200	250	300	350	400	450	500	550	600	650	700
L5A	2	32	-	-	-	-	-	-	-	-	-	-	82	39
L15A	-	14	44	-	-	-	-	-	-	-	-	-	106	43
L25A	15	45	75	105	-	-	-	-	-	-	-	-	87	23
L60A	-	16	46	76	106	-	-	-	-	-	-	-	123	30
L125A	-	-	-	42	72	102	132	162	-	-	-	-	164	40
L30AG	-	60	90	120	-	-	-	-	-	-	-	-	56	27
L75AG	-	-	74	104	134	164	-	-	-	-	-	-	72	33
L150AG	-	-	-	-	101	131	161	191	-	-	-	-	128	32
L200AG	-	-	-	-	-	-	124	154	184	214	-	-	170	44
L200AG	-	-	-	-	-	-	-	131	161	191	221	251	190	55
